Snelle montage met verschillende aansluitmogelijkheden: drylin lineaire as SLX voor lasten tot 500 kg
Inbouwklare drylin SLX-8060 lineaire as met draadspindel-aandrijving versnelt bouwprocessen
%20(7).png)
Schoten, 28 oktober 2025 - Of het nu gaat om geautomatiseerde productverwerking, logistieke palletsystemen of verstelbare montage apparaten: ontwerpers die robuuste lineaire assen voor geautomatiseerde versteltaken nodig hebben, verspillen vaak kostbare tijd aan het integreren van motoren en besturingssystemen. Om dit te voorkomen, heeft igus de drylin SLX-8060 ontwikkeld - een nieuw kant-en-klaar lineair systeem met een elektrische dryspin draadspindel-aandrijving. Met een belastingscapaciteit tot 500 kg is deze ideaal voor toepassingen in logistiek, robotica en productiecellen in de verpakkingstechnologie.

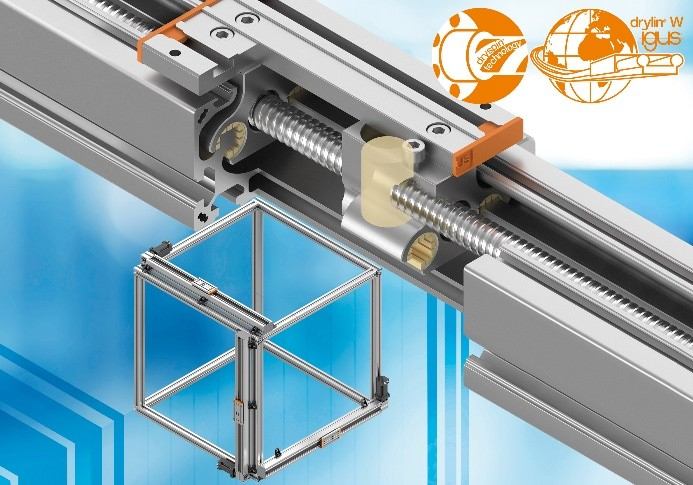

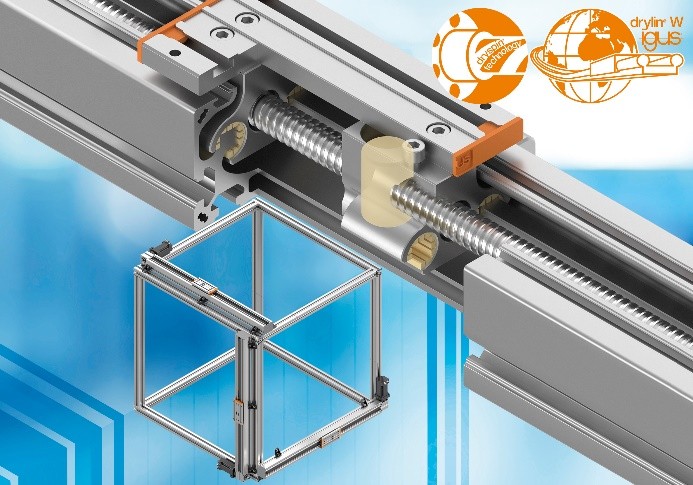

De lineaire as drylin SLX-8060 is gebaseerd op een corrosievrij, blank geanodiseerd aluminium hoog profiel met een geïntegreerd lineair geleidingssysteem uit de drylin W serie in installatiegrootte 16. Het wordt aangedreven door dryspin draadspindel technologie, die met de hand of elektrisch kan worden bediend.
"In 2024 lanceerden we een nieuwe generatie van de lineaire as met de ZLX als tandriem aangedreven versie en ontvingen we positieve feedback van ontwerp-ingenieurs van over de hele wereld. Ze bevestigden dat de kant-en-klare oplossing hen hielp om constructietijd te besparen," zegt Roy Snellens, productmanager drylin lineaire aandrijftechniek bij igus. "We hebben daarom besloten om een draadspindel-aandrijving versie van de lineaire systemen toe te voegen aan ons productassortiment, die ontwerpers nog meer flexibiliteit biedt."
Afhankelijk van de installatiegrootte kan deze lasten tot 500 kg dragen en kan deze op verschillende manieren worden gebruikt - als enkele as of voor bovenbouwen van lineaire robots.
Snelle installatie op aluminium constructieprofielen
De nieuwe drylin SLX lineaire assen zijn ontworpen om de montagetijd te verkorten. Ze kunnen zonder gaten worden gemonteerd op aluminium constructieprofielen. Met zijn nieuwe ontwerp past de as naadloos in klassieke machinebouwprofielen en biedt zo een uniforme uitstraling. Dankzij de grote groeven kunnen accessoires zoals sensorbevestigingen of beschermingen snel worden geïntegreerd. "Op aanvraag kunnen we de lineaire as ook installatieklaar leveren met motoren en besturingssystemen, waaronder stappenmotoren, EC/BLDC en gelijkstroommotoren." Als alternatief kunnen ook motoren van andere fabrikanten worden aangesloten. "Voor handmatige bediening kan de SLX worden uitgerust met bedieningselementen variërend van haakse tandwielkasten tot handwielen van het modulaire systeem voor aandrijftechniek," zegt Snellens.
Het ontbreken van de noodzaak tot smering verlaagt de onderhoudskosten en verhoogt de betrouwbaarheid
De drylin SLX lineaire assen helpen ontwerpers ook om de betrouwbaarheid van hun toepassing te verhogen en de onderhoudskosten te verlagen. Een doorslaggevend voordeel van lineaire systemen is dat ze smeermiddelvrij zijn. Wagen en draadspindel lopen over foliën en spindelmoeren van hoogwaardig kunststof en hoeven daarom niet te worden gesmeerd met olie of vet. Microscopische vaste smeermiddelen zorgen voor een wrijvingsarme droge werking. Het ontwerp is daarom beter bestand tegen vuil en maakt een stille werking mogelijk.
"Dit elimineert niet alleen dure onderhoudswerkzaamheden voor smering. De SLX lineaire as is ook minder gevoelig voor storingen omdat vet, stof en vuil niet aan elkaar kleven en daarbij een pasta vormen. Hierdoor is het meer fail-safe," zegt Snellens. "Bovendien bieden drie volledig gesloten zijden een betere bescherming tegen het binnendringen van vuildeeltjes."
Het principe van "glijden in plaats van rollen" ondersteunt het gebruik van aluminium en kunststof, maakt de constructie lichter en maximaliseert de prestaties.
Lange termijn testen succesvol doorstaan
igus heeft ook de nieuwe lineaire as van de SLX serie onderworpen aan lange termijn testen in zijn eigen 4000 m2 testlaboratorium. Deze testen bewijzen de levensduur van 113.232 dubbele slagen gedurende 23.590 bedrijfsuren. De asymmetrische dryspin draadspindel technologie verlengt de levensduur van de as met ongeveer 30% en verhoogt de efficiëntie dankzij geoptimaliseerde materiaalverhoudingen. Installatiegrootte 16 stelt de drylin SLX in staat om radiale kracht tot 1250 N en radiale last tot 5000 N te dragen en maakt slaglengtes tot 1000 mm mogelijk.
Meer informatie vindt u hier: drylin SLX lineaire module met draadspindel
