Innovatief kabelgeleidingssysteem van igus verhoogt de veiligheid van windturbines

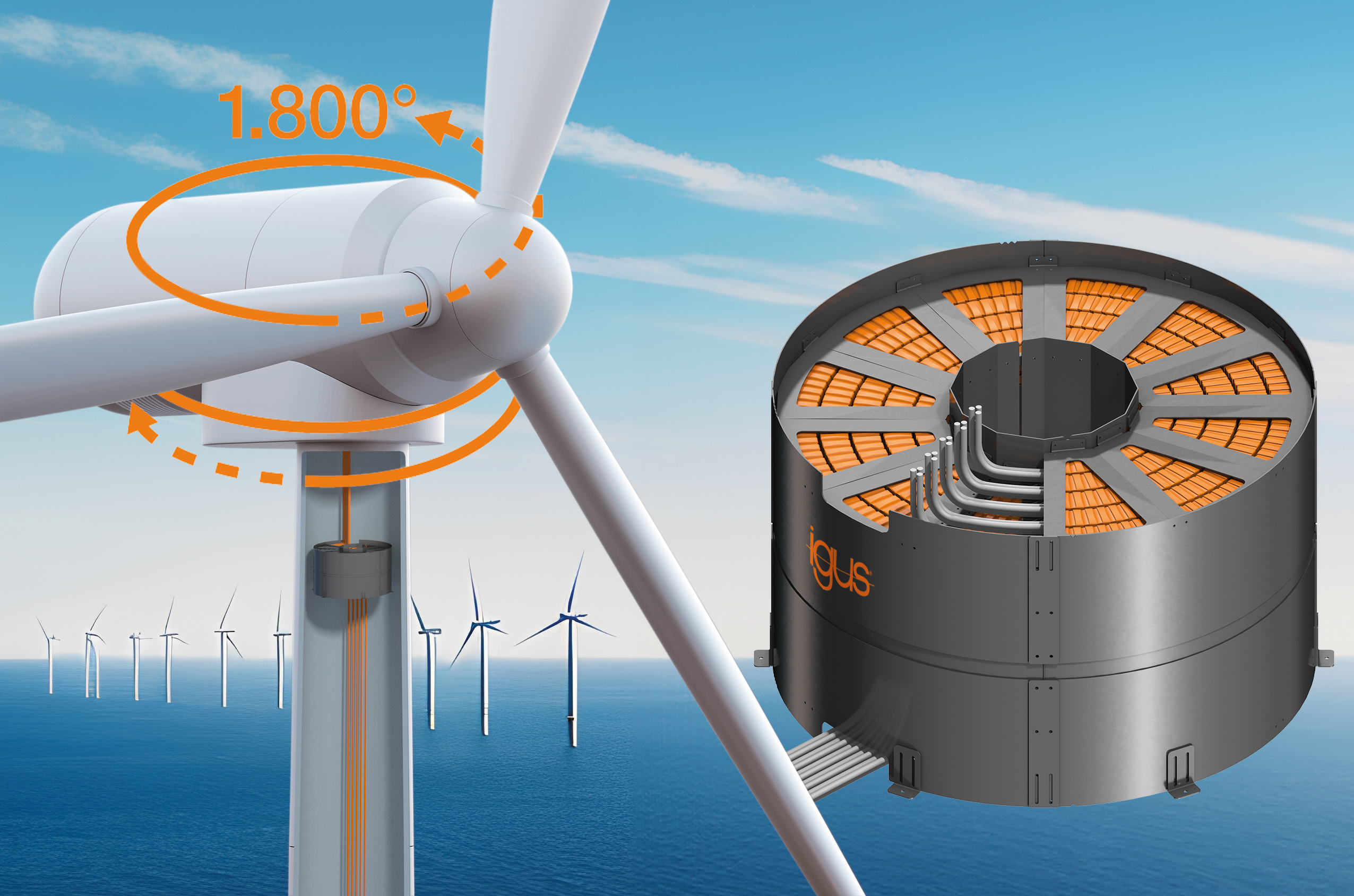

De Triflex Rotation Module maakt betrouwbare, roterende bewegingen van energie- en datakabels in gondels tot 1.800° mogelijk.
.png)
Schoten, 27 februari 2025 - De efficiëntie van windturbines wordt mede bepaald door de betrouwbaarheid van energie- en datakabels. Met de Triflex Rotation Module, afgekort TRM, lanceert igus een nieuw type kabelgeleider die kabels in flexibele kabelrupsen van hoogwaardige kunststof beschermt op het moment dat een gondel 1.800° roteert. Het compacte systeem, dat werd ontwikkeld na een ontwerpstudie, kan vooraf worden gemonteerd en aangepast aan individuele toepassingen.
Windturbines staan vaak in afgelegen gebieden, wat betekent dat vooral voor offshoreturbines de prijs voor onderhoud kan oplopen. Het belang van een veilig systeem kan daarom niet worden onderschat. De installatie van de talloze kabels, de tandwielkast en het regelsysteem in de gondel dat de generator van stroom voorziet, moet aan hoge eisen voldoen.
“Omdat de gondels van windturbines voortdurend in beweging zijn om zich optimaal aan de wind aan te passen, worden de kabels na verloop van tijd zwaar belast. Een kabelbreuk is dan uiterst vervelend en vereist een dure en tijdrovende reparatie”, zegt Andreas Ehlen, Managing Director bij igus B.V.. “De TRM - een innovatief en compact kabelgeleidingssysteem dat kabels veilig geleidt en beschermt bij een draaiende gondel - werd ontwikkeld na een ontwerpstudie en versterkt de betrouwbaarheid en economische efficiëntie van windturbines.” De pre-serie versie werd inmiddels geconfigureerd en is beschikbaar sinds oktober 2024.
Roterende bewegingen tot 1.800°
Hoe gaat de TRM in zijn werk? De machine bevindt zich na installatie in het bovenste torenuiteinde van de windturbine, net onder de gondel, waar vijf triflex-kabelrupsen parallel lopen aan elkaar, gevuld met energie- en datakabels. Doordat deze in drie dimensies kunnen bewegen en flexibele rupsschakels van hoogwaardig plastic bezitten die een ringvormige structuur vormen, kan de triflex een roterende beweging rond een centrale as uitvoeren.
“Wanneer de gondel draait, beweegt het bovenste deel van de TRM synchroon met de kabelrups. Door een beweegbare ondersteuningsstructuur in het systeem behoudt de kabelrups steeds eenzelfde buigradius en een veilige positionering”, legt Ehlen uit. Dankzij deze gecontroleerde geleiding kunnen de kabels rotatiebewegingen tot 1.800° maken zonder in de knoop te raken of te knikken. “Dit staat operatoren toe om de gondel tot vijf keer rond zijn eigen as in één richting te draaien zonder snel tegen de wind in te moeten werken, waardoor de uitlijning van het systeem veilig en energiezuinig blijft.”
Bespaar 50% montagetijd
igus stelde als doel voorop om gebruikers van het nieuwe kabelgeleidingssysteem ruimte en installatietijd te besparen. “We hebben de TRM zo compact mogelijk ontworpen. Met een buitendiameter van slechts 1.300 mm en een installatiehoogte van minder dan 1 m is er maar weinig ruimte nodig rond de roterende as”, zegt Ehlen. Bovendien kunnen gebruikers het systeem gemakkelijk uitrusten met de benodigde kabels of de volledige uitrusting van igus ontvangen met kabels uit het chainflex-gamma. Deze functioneren betrouwbaar, zelfs onder ongunstige omgevingsfactoren als sterke temperatuurschommelingen, en zijn permanent bestand tegen torsiespanning. Daarmee verhoog je gegarandeerd de betrouwbaarheid van windturbines. “Dankzij TRM kan de montagetijd ter plaatse in de fabriek, die vaak gepaard gaat met hoge kosten, teruggedreven worden met 50%”, benadrukt Ehlen.
